Генератор новый Г-222. При включенном зажигании с выхода генератора ?0? напряжения нет. При заведённой машине 7в.
При включенном зажигании на 3-х контактах реле лампы разрядки аккумулятора напряжение 11.82в, а на контакте ?30? ? 11.77в, реле находится в разомкнутом состоянии.
При заведённой машине на 3-х контактах реле лампы разрядки аккумулятора напряжение 14,15, а на контакте ?30? ? 7,15в, реле находится в замкнутом состоянии.
Зарядка аккумулятора нормальная 14,3в.Аккумулятор немного подсевший 12.48в
Прозвонил монтажный блок 10, всё прозванивается, убираешь предохранитель соответственно нет.

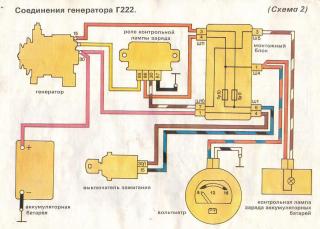

Пробовал ставить реле контрольной лампы заряда и по схеме рис2 и по схеме рис3:


Здесь ситуация такая: при включении зажигания реле не срабатывает, а вот на заведённой машине масса подаётся через контакт реле ?87? и лампа загорается. То есть, как бы наоборот машина завелась, зарядка пошла, а лампа загорелась.

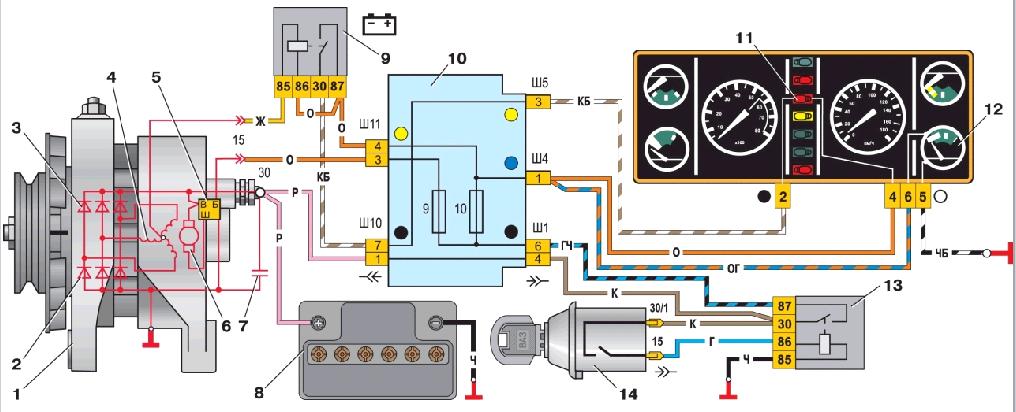

Объясните, пожалуйста, принцип действия схемы рис1, она более предпочтительна, так как у меня стоит реле зажигания и монтажный блок такой-же.
И помогите найти неисправность. Да, проясните, лампа разрядки вообще должна загораться при включенном зажигании или может быть она должна загореться только в случае если на заведённой машине не идёт зарядка?
