Сообщений в теме: 29

[ilpitatel]

У кого есть схема проводки со старым монтажным блоком, и с бллоком на 5-6 контрольных ламп!
в поиске такую не нашел. в нете тоже. очень надо!
У меня весь блок задействован но работает не правильно, фишки точно правильно, масса есть.
Штатный вольтметер не правильно показывает но он же на клемах АКБ правильно и т.д.
Отзовитесь, пожалуйста распишу подробней!!

З.Ы. В электрике понимаю, в проводке и схемах то же!

[slyer]

У кого есть схема проводки со старым монтажным блоком, и с бллоком на 5-6 контрольных ламп!
в поиске такую не нашел. в нете тоже. очень надо!
У меня весь блок задействован но работает не правильно, фишки точно правильно, масса есть.
Штатный вольтметер не правильно показывает но он же на клемах АКБ правильно и т.д.
Отзовитесь, пожалуйста распишу подробней!!

З.Ы. В электрике понимаю, в проводке и схемах то же!

тут смотрел? = http://www.lada.cc/b...showtopic=17192

[ilpitatel]

тут смотрел? = http://www.lada.cc/b...showtopic=17192

Да но у меня не такое подключение!!!
объясняю: В теории(по схеме) С блока контрольных ламп идет 8-ми контактная колодка с 7-ю проводами
навстречу такая же 8-ми контактная в ней 6 проводов в жгут, а 1 на концевик подсоса.
По факту(на моем авто) С блока контрольных ламп идет 8-ми контактная колодка с 7-ю проводами
навстречу ВНИМАНИЕ 6-ти контактная в ней 6 проводов ВСЕ в жгут, ВКЛЮЧАЯ ТОТ ЧТО ДОЛЖЕН ИДТИ НА КОНЦЕВИК.
Лишним остается красный толстый провод(+) от контрольной лампы тормозной жидкости!
ПО СОСТОЯНИЮ КОЛОДОК И ПРОВОДКИ ВИДНО ЧЕ С ЗАВОДА ТАМ НИКАКИХ РУК НЕ БЫЛО!
Работает сие чудо так: Включаем зажигание лампа подсоса ГОРИТ! причем не зависимо какие приборы включены,
тухнет она только при включении Ближнего света(тут у меня ступор!!!). Лампа тормозухи не работает никогда!(датчик есть к нему подключены 2 провода он работает нормально).

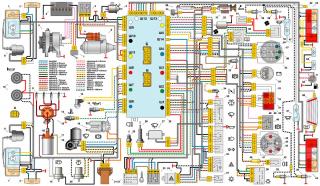

Прикрепленные изображения

•

[ilpitatel]

Знатоки подскажите, кто че знает очень надо!

[Игорь75]

Напиши, какие провода (по цветам) находятся в 6-ти контактном разъёме. Судя по схеме, ничего сложного там нет. Просто АвтоТаз любит упрощать схемы, например: устранить реле мигания лампы стояночного тормоза, изменить полярность на датчике тормозной жидкости и т.д.

Сообщение отредактировал Игорь75: 07 April 2009 - 06:37

[ilpitatel]

Напиши, какие провода (по цветам) находятся в 6-ти контактном разъёме. Судя по схеме, ничего сложного там нет. Просто АвтоТаз любит упрощать схемы, например: устранить реле мигания лампы стояночного тормоза, изменить полярность на датчике тормозной жидкости и т.д.

На 6-ти контактной колодке:Зеленый с красным, желтый с голубым, двойной черный, желтый с красным, эеленый, оранжевый с белым. Все это дело ухолдит в жгут.
оранжевый с белым должен идти на концевик!
На бочке тормозухи +!

[Игорь75]

Чёт я вАЩе ничего не понимаю Судя по цветам - это выключатель габаритов. Сфоткать разъём можешь?

[ilpitatel]

Сфоткать смогу только на выходных( машина в гараже, попробую нарисовать.

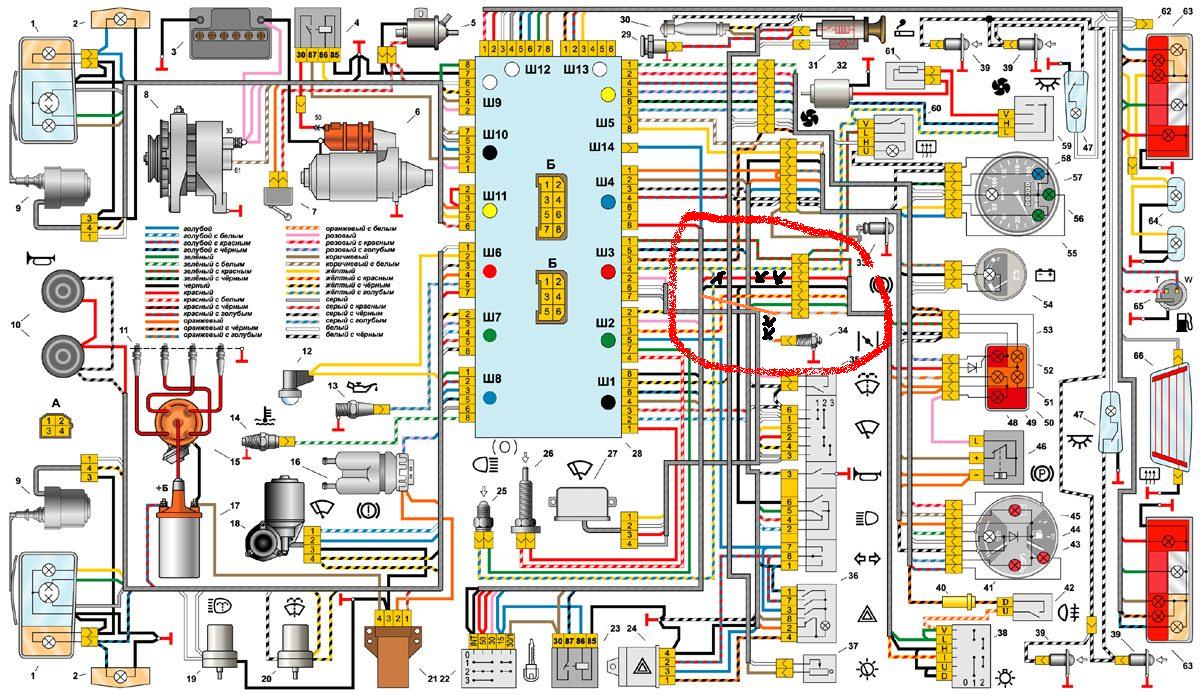

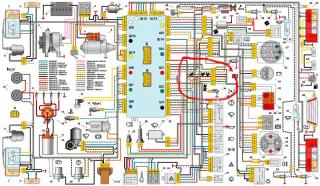

Черным закрашено то чего нет желтым дорисовано то что есть.

Прикрепленные изображения

•

[slyer]

то что ты нарисовал, это ТОЧ В ТОЧ ПРОВОДКА ОТ СЕМЁРКИ))))))

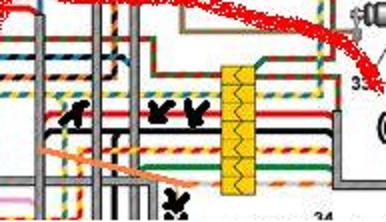

это твоя===

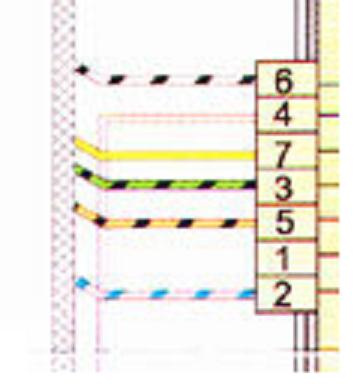

это семёрка===

[ilpitatel]

не не она на той схеме откуда ты брал нет контрольки подсоса!
Я смотрел схему семерки в букваре там почти как на 05 и провод идет сразу на концевик, а не в жгут!

[ilpitatel]

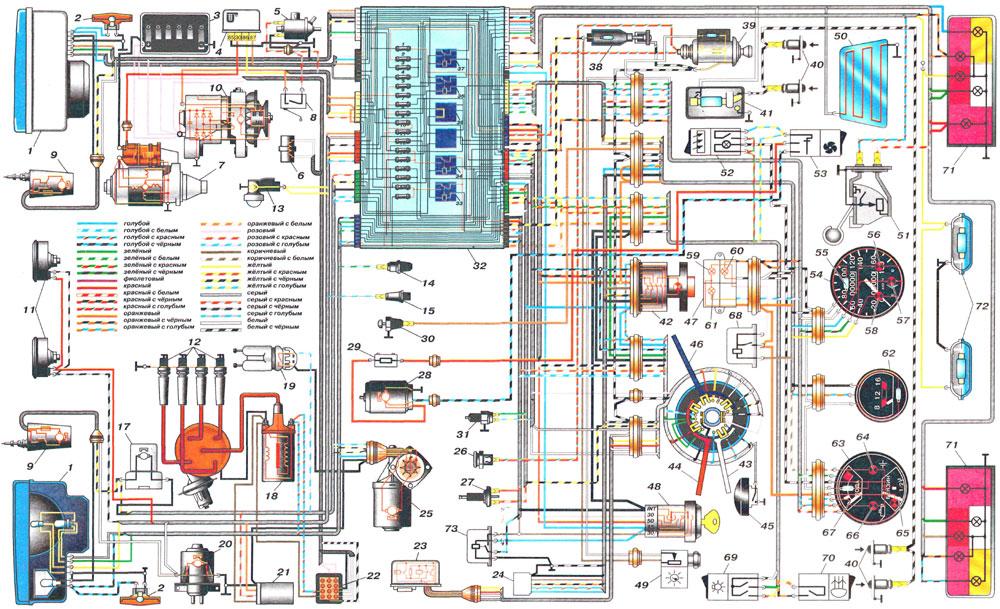

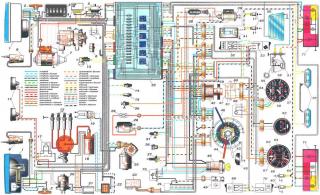

Вот есть схема 05 со старым ч/я, но в ней блок контрольных ламп на 3шт, а не на 5шт.

Прикрепленные изображения

•

Сообщение отредактировал ilpitatel: 07 April 2009 - 19:38

[slyer]

а в чём твоя проблема? то что вольтметр гонит? напиши поподробнее.

[ilpitatel]

а в чём твоя проблема? то что вольтметр гонит? напиши поподробнее.

Проблема в некоректной работе блока контрольных ламп(как у меня работает смотри выше),
а вольтметр это не страшно, просто все соединечия почистить надо

[slyer]

тоесть у тебя не горит лампа подсоса?

[ilpitatel]

Лампа подсоса горит почти всегда, не горит только при включенном ближнем свете.
Никогда не горит лампа на тормозуху! на нее из жгута никто не приходит.

[slyer]

хм. машинка у тебя я понимаю недавно.

мож там старая проводка, а щиток приборов нового образца вкорячен?

[ilpitatel]

хм. машинка у тебя я понимаю недавно.

мож там старая проводка, а щиток приборов нового образца вкорячен?

Машина давно, просто раньше руки до проводки не доходили.
Проводка старая точно, а какой это щиток нового образца?

[slyer]

старый щиток с 4 мя отсеками контрольных ламп, спидометр с счётчиком суточного пробега.
новый щиток с 6ю отсеками контрольных ламп, спидометр без одометра суточного.

вроде так

там с 1995 года начали мутить стото с проводкой непонятное)))) и с приборкой.


и вот ещё что:


Контрольная лампа 16 уровня тормозной жидкости включается датчиком 47, расположенным в крышке бачка главного цилиндра гидропривода тормозов, когда уровень жидкости становится минимально допустимым. При этом ток идет по цепи: предохранитель "10" монтажного блока оранжевый провод контрольная лампа 16 - розовый провод с голубой полоской, через монтажный блок замкнутые контакты датчика и по черному проводу на массу. С 1989 г. одновременно с установкой шестилампового блока контрольных ламп изменилась и схема включения контрольной лампы 16 уровня тормозной жидкости. Теперь к одному выводу датчика 47 подходит оранжевый провод от предохранителя "10 , а другой конец розовым проводом с голубой полоской через монтажный блок соединяется с контрольной лампой 16. При этом второй вывод лампы соединен с "массой".

Также с 1989 г. добавилась цепь проверки исправности контрольной лампы 16 уровня тормозной жидкости. Тот вывод лампы, к которому подходит провод от датчика, соединен еще красным проводом через диод со штекером "50" выключателя зажигания. При включении стартера к лампе 16 через диод подается напряжение, и она загорается. После выключения стартера лампа гаснет.

Сообщение отредактировал slyer: 07 April 2009 - 21:00

[ilpitatel]

Таких какие ты называешь старыми щитков не видел!
Спидометр: некоторые ставят от 06! на щитке даже нет отверстия под ручку обныления одометра.
Блок контрольшых ламп: на 4 лампы никогда не видел(можно фото?). Видел на 5 или 6,
но 6-я(непристегнутые ремни) ни к чемы не подключена, ее нет ни в одной схеме.
Напиши период установки старых/новых щитков на конвеере.

Схема на 3 контрольные лампы разводка ламп так как на схеме выше.
З.Ы. здесь нет лампы подсоса. сподометр без суточника!

[slyer]

панелька на 4 лампы на схеме выше нарисована.

периоды хз... на автовазе каждый год схемы пятёрки меняли, сначала упрощали, потом дополняли.

тебе надо посмотреть колодки, какие цвета там. мож напутано чего.
