Каким бы серьезным и глубоким ни был тюнинг двигателя, есть предельное число оборотов в минуту, дальше которого крутить движок не стоит. Но как ?поймать? момент, когда уже пора переходить на следующую передачу? Одни определяют его на слух, другие ? смотрят на штатный тахометр. Но шифт-лайт (иногда называемый ?лампой отсечки? или просто ?отсечкой?, что не совсем корректно) позволяет сделать это точно и, в то же время, нисколько не отвлекаясь от управления.
Кстати, подобный девайс есть почти на любой серьезной тачке, будь она для дрега, ралли или дрифта. Шифт-лайт может входить в состав дополнительного тахометра или быть автономным. В этой статье речь пойдет о втором варианте.
Само собой, такие устройства присутствуют в каталогах таких фирм, как ProSport или Autometer, но что может быть лучше, чем настоящий custom-made аксессуар, функционально как минимум не уступающий покупным аналогам! И это при бюджете, не превышающем $10:)
Итак, мы хотим получить двухцветный шифт-лайт (красный и зеленый цвет) с возможностью раздельной установки порогов включения.
Готовые лампы отсечки обычно предусматривают установку порогов при помощи сменных реле. Мы сделаем немного иначе ? два наиболее часто используемых варианта можно будет выбрать при помощи переключателя, а любые другие значения устанавливаются при помощи ноутбука через специальный разъем.

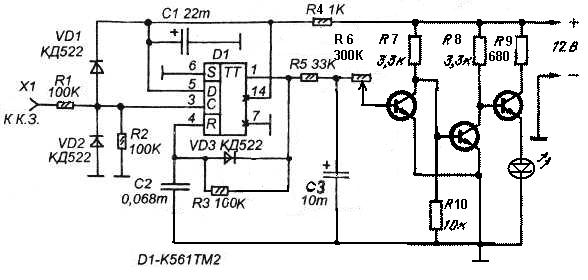

Схем, по которым можно собрать шифт-лайт, в интернете предостаточно. Мы выбрали ту, которая построена на основе микропроцессора (точнее, микроконтроллера). Ее плюс - все настройки можно делать, меняя только программу в памяти процессора, не трогая саму схему. Недостаток схем с контроллерами ? нужен программатор. У нас он в наличии есть. Если же с этим проблема, то существуют совсем простые схемы отсечек без контроллеров, с установкой порога при помощи поворотного регулятора. Их бюджет составляет не больше 150 рублей.
Принцип работы схемы очень прост: при падении оборотов, например, ниже 1500 включаются зеленые светодиоды, а при превышении 5000 ? красные. Можно сделать и такой алгоритм: при превышении, скажем, 5000 об/мин ? желтые, а при превышении 7000 ? красные. Тут уж каждый решает сам.
В качестве корпуса используем соответствующий конструктив от светодиодного фонаря. Кое-какие другие детали от него тоже пригодятся ? смотри фото.
Светодиоды мы возьмем двухцветные, так вся конструкция получится компактнее, да и про эстетику забывать не стоит.
Бюджет:
Светодиодный фонарь - 70 рублей
Микроконтроллер ? 30 рублей
Светодиоды (9 штук, двухцветные) ? 60 рублей
Макетная плата ? 60 рублей
Прочие детали ? 50 рублей
Итого: 270 рублей.

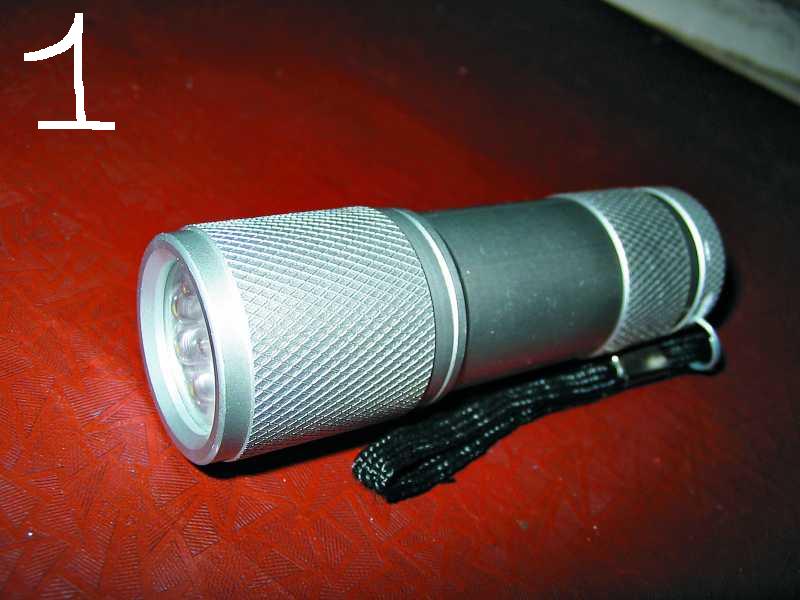

1)Светодиодный фонарь. Мы выбрали вариант с 9 светодиодами, в принципе, можно брать с любым количеством, главный критерий ? удобство восприятия и габариты.

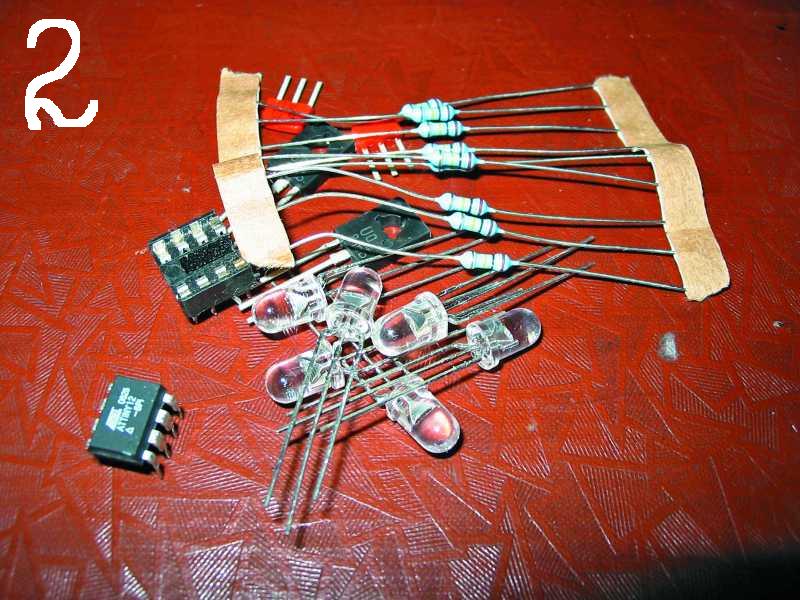

2)Микропроцессор, светодиоды и другие детали.

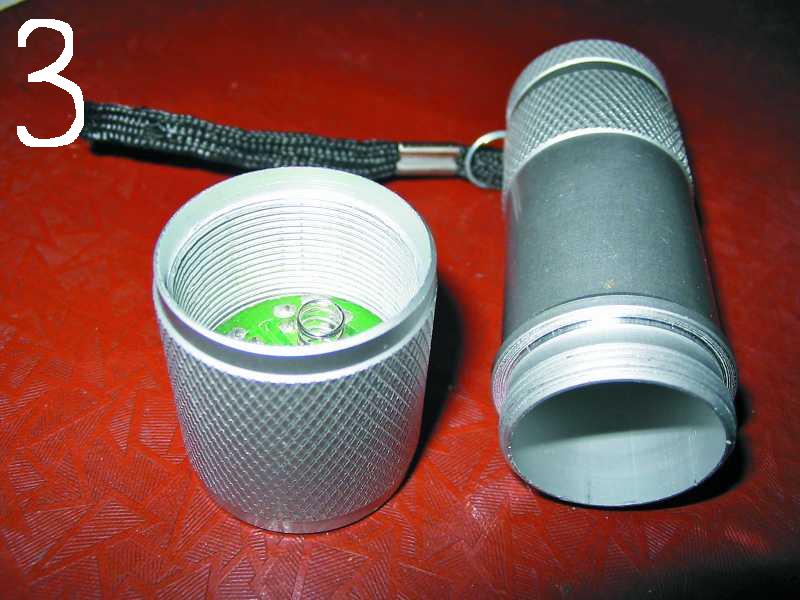

3)Разбираем фонарь, удаляем держатель батарей, снимаем ремешок. При этом стараемся не поцарапать корпус

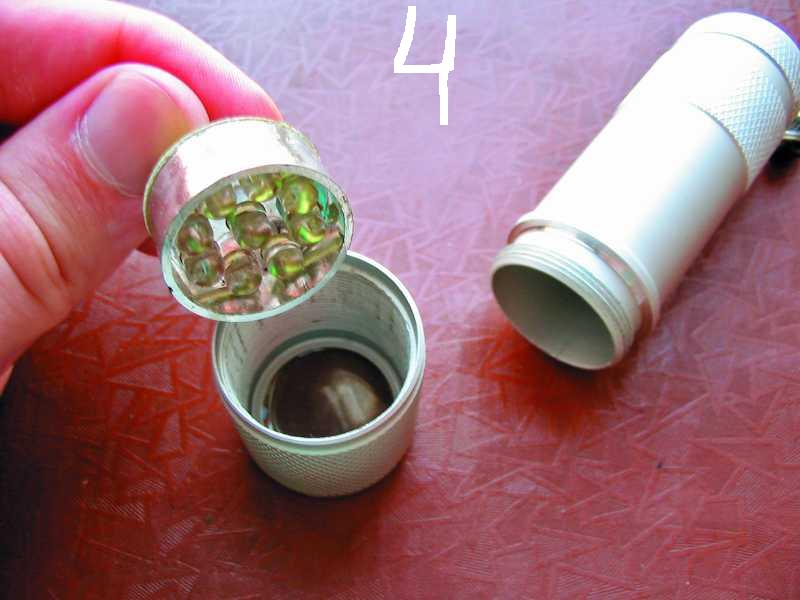

4)Плата со светодиодами, установленная в фонаре, нам больше не нужна. Удаляем стопорное кольцо и вынимаем плату вместе с обоймой.

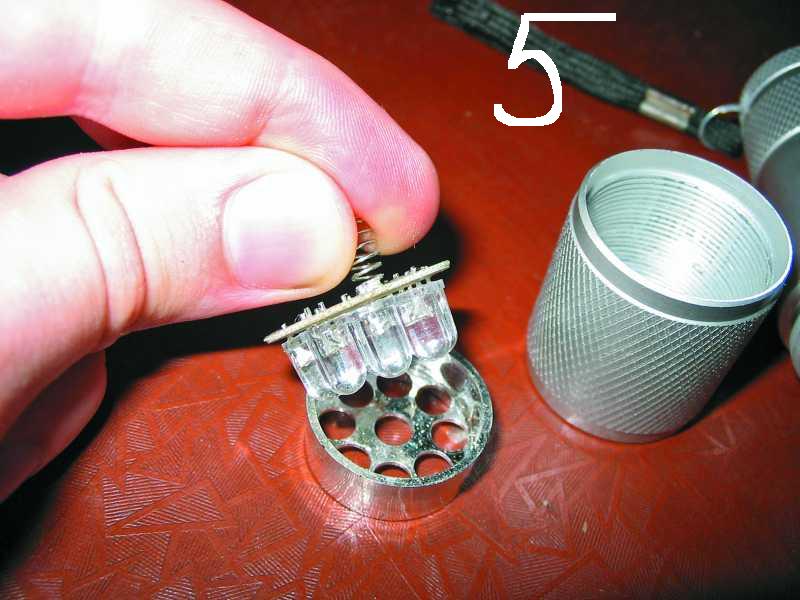

5)Извлекаем старый диодный блок из обоймы ? она нам еще пригодится. Позднее мы установим в нее новый блок уже двухцветных диодов.

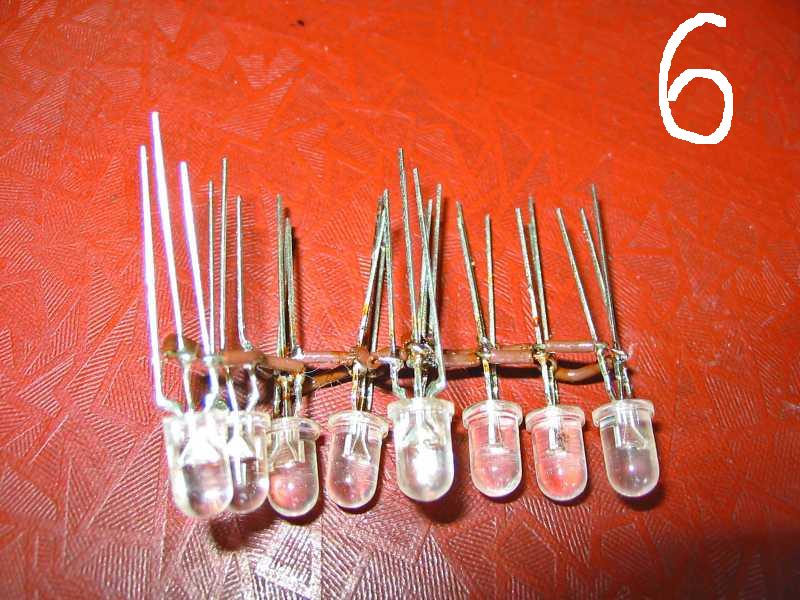

6)Начинаем паять ? соединяем 9 светодиодов. Тут важно не перепутать их выводы. Припаиваем провода для присоединения к оставшейся части схемы.

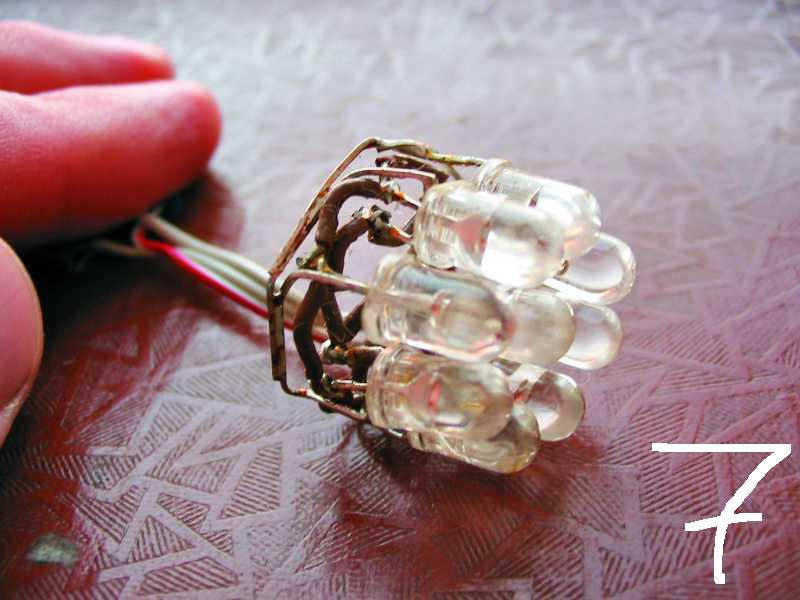

7)В результате должно получится примерно так.

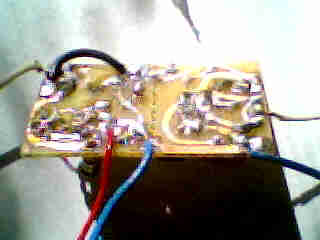

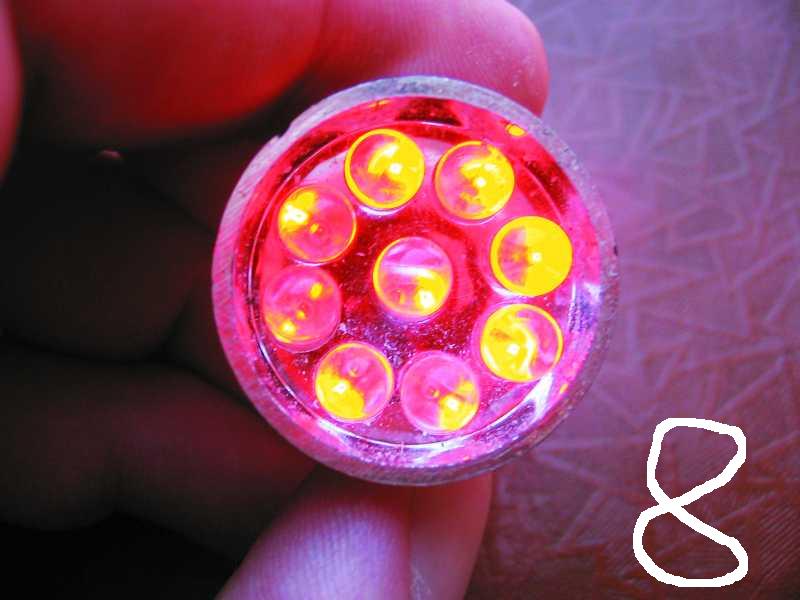

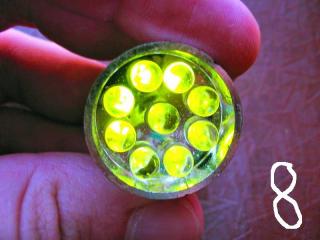

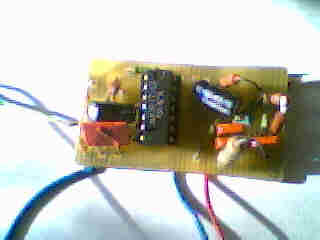

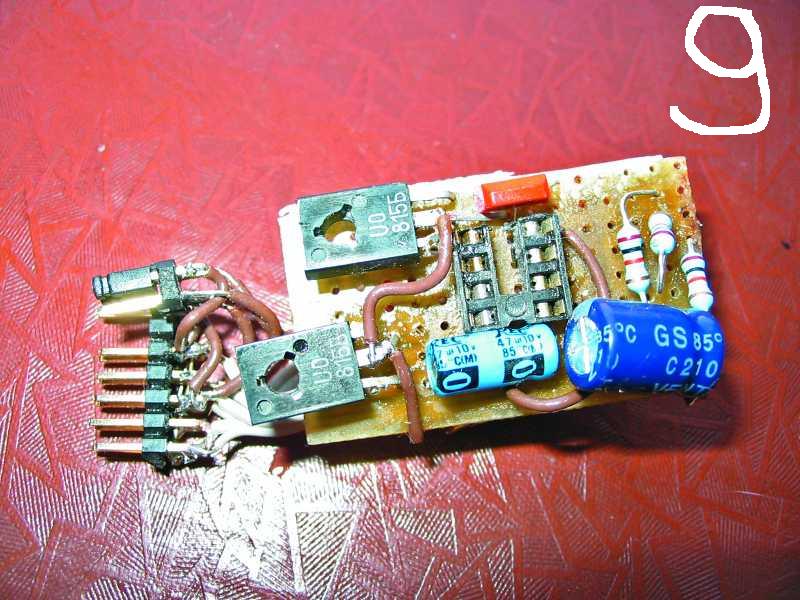

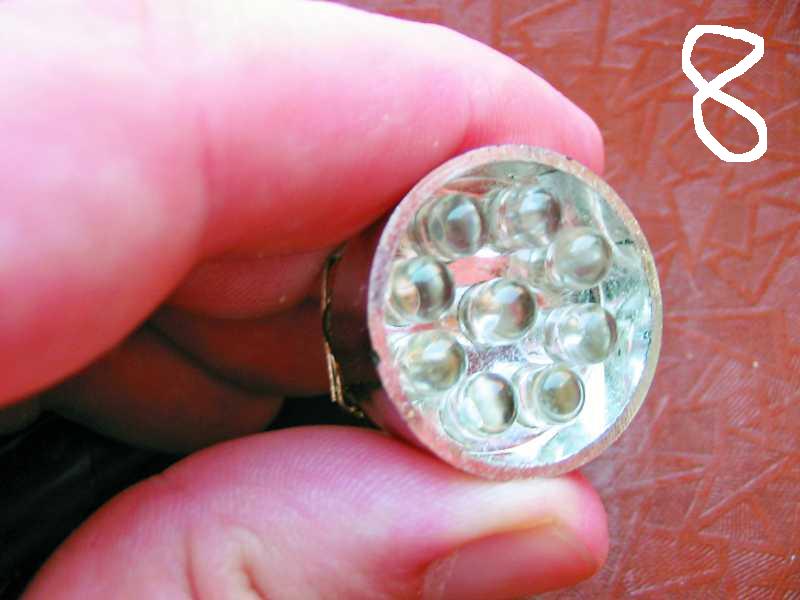

Устанавливаем диодный блок в обойму и проверяем при помощи источника питания, все ли диоды горят. Как видим, все ОК.9)Следующий этап ? самый ответственный. Собираем само устройство управления светодиодами. Для этого подойдет небольшая макетная плата - деталей в схеме совсем немного. У нас получилось вот так.

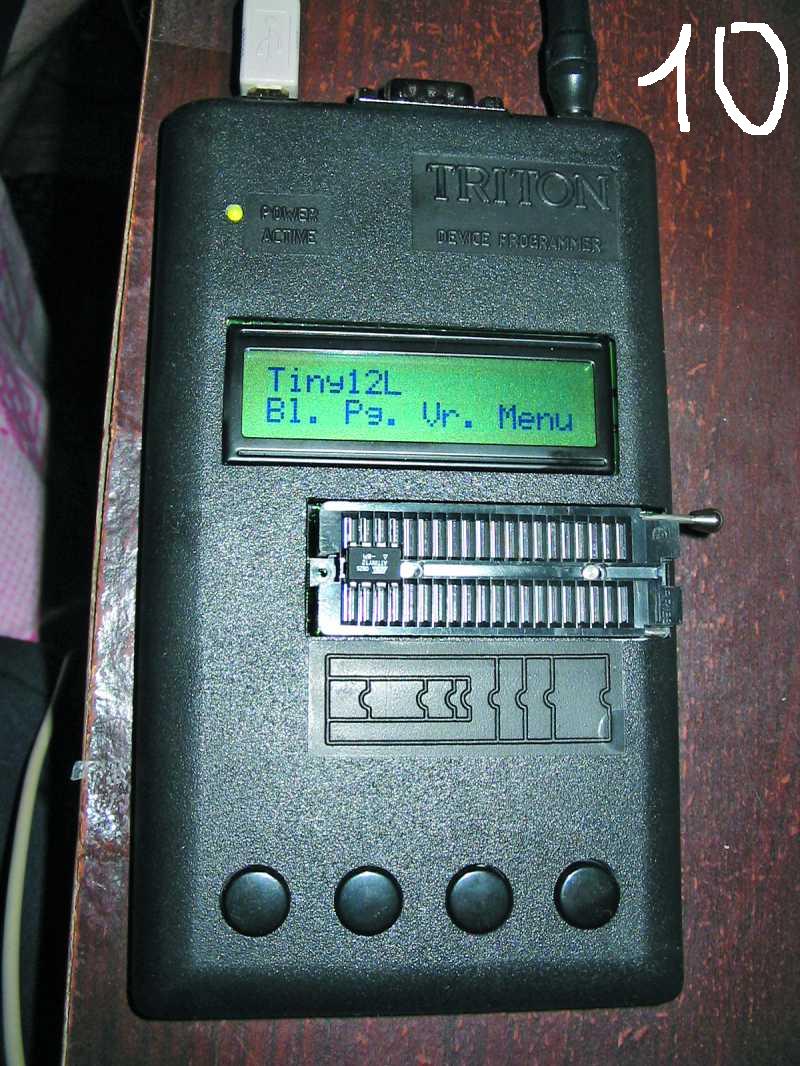

10)Теперь заливаем программу в память микроконтроллера при помощи программатора. Это вещь вообще очень полезная, например, позволяет делать чип-тюнинг.

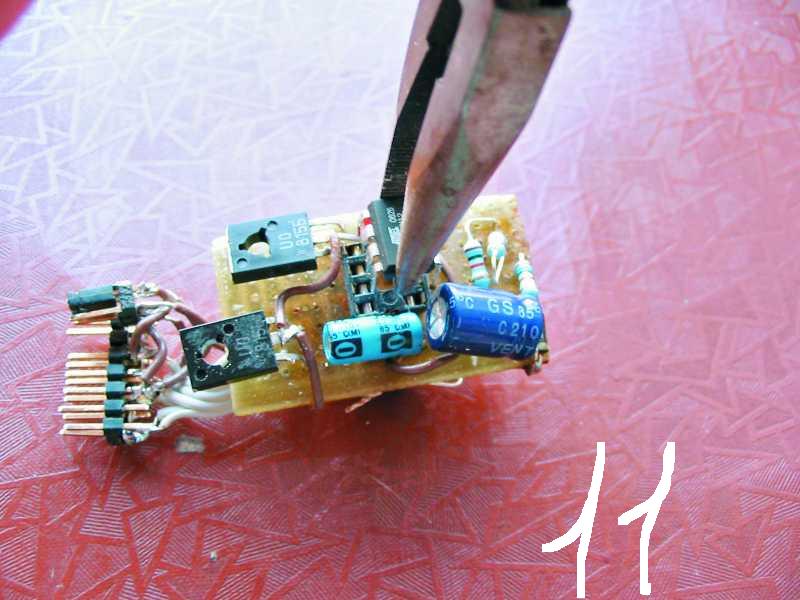

11)Устанавливаем контроллер в схему.

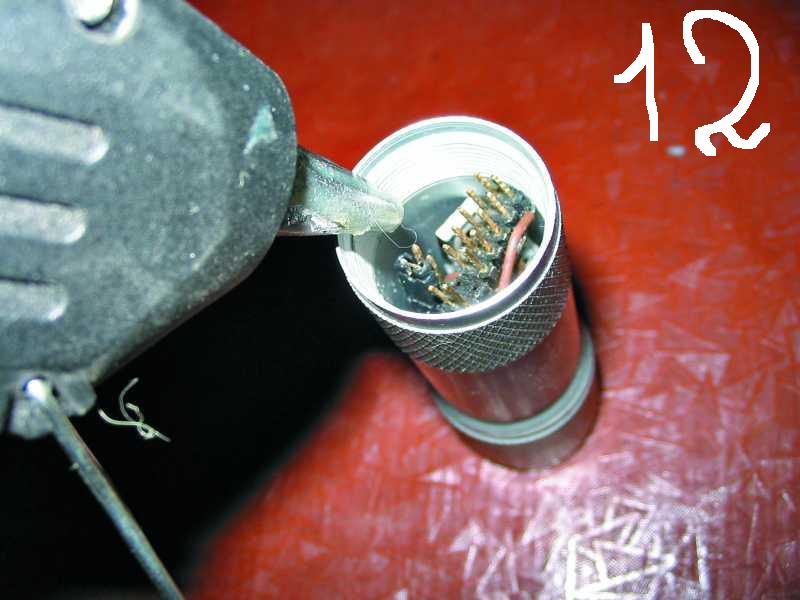

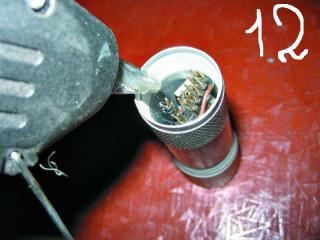

12)Теперь соединяем блок управления и светодиоды, обматываем его изолирующей лентой, чтобы не было замыканий через металлический корпус фонаря, и устанавливаем внутрь корпуса. Дополнительно фиксируем плату клеевым пистолетом. В принципе, можно поместить управляющий блок в любом удобном месте автомобиля, а в корпусе оставить только светодиоды, соединив их с блоком кабелем нужной длины.

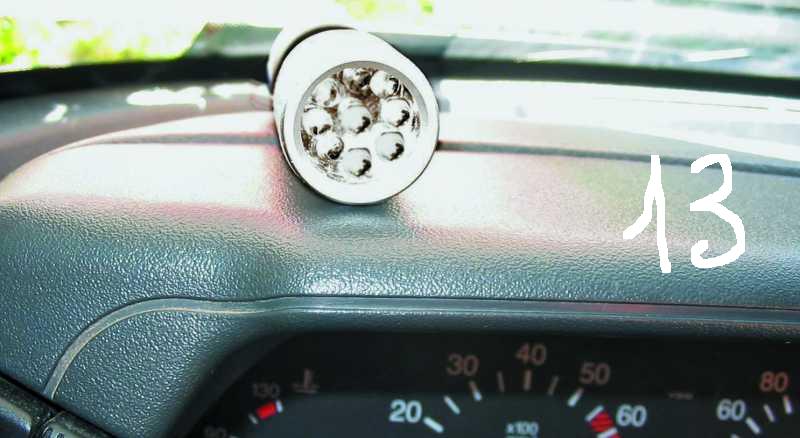

13)Пора переходить к установке в автомобиль. Закрепляем лампу в удобном месте при помощи кронштейна. Провода от шифт-лайта нужно ввести под облицовку так, чтобы можно было подвести их к панели приборов.

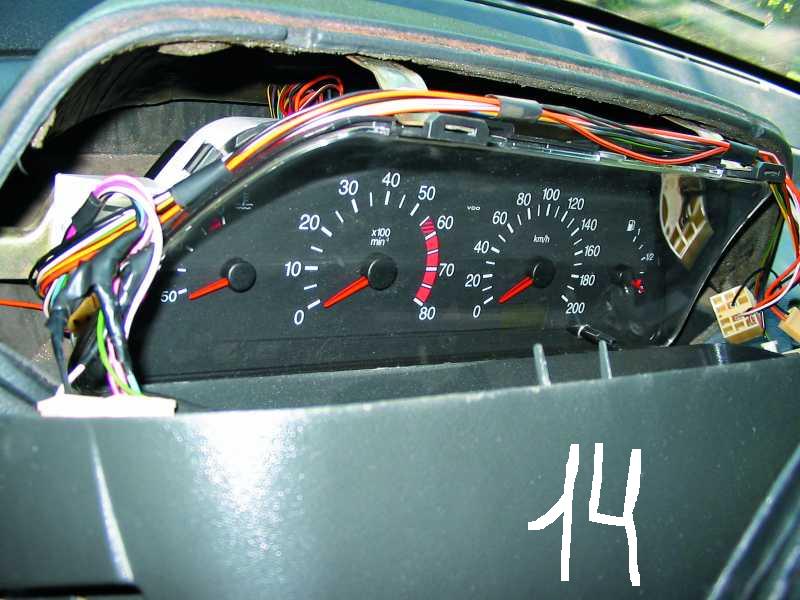

14)Теперь подключаем наш девайс. Для этого снимаем облицовку приборной панели, открутив четыре самореза.

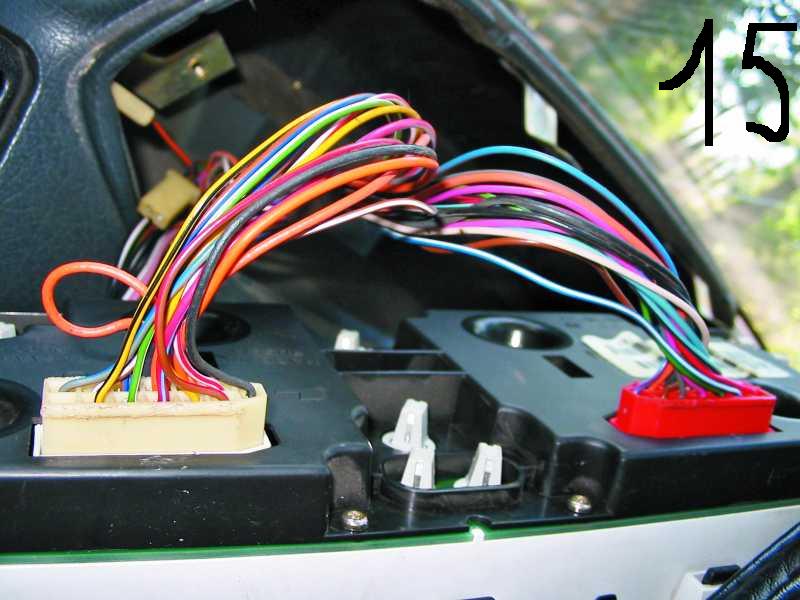

15)Затем снимаем саму приборку: в данном случае она крепится двумя винтами. Подключаем провода от шифт-лайта: нам нужны ?+12 В?, ?общий? и сигнал, идущий к штатному тахометру. Можно припаять их к разъему или соединить скруткой, главное ? обеспечить надежный контакт. Устанавливаем панель и облицовку на место.

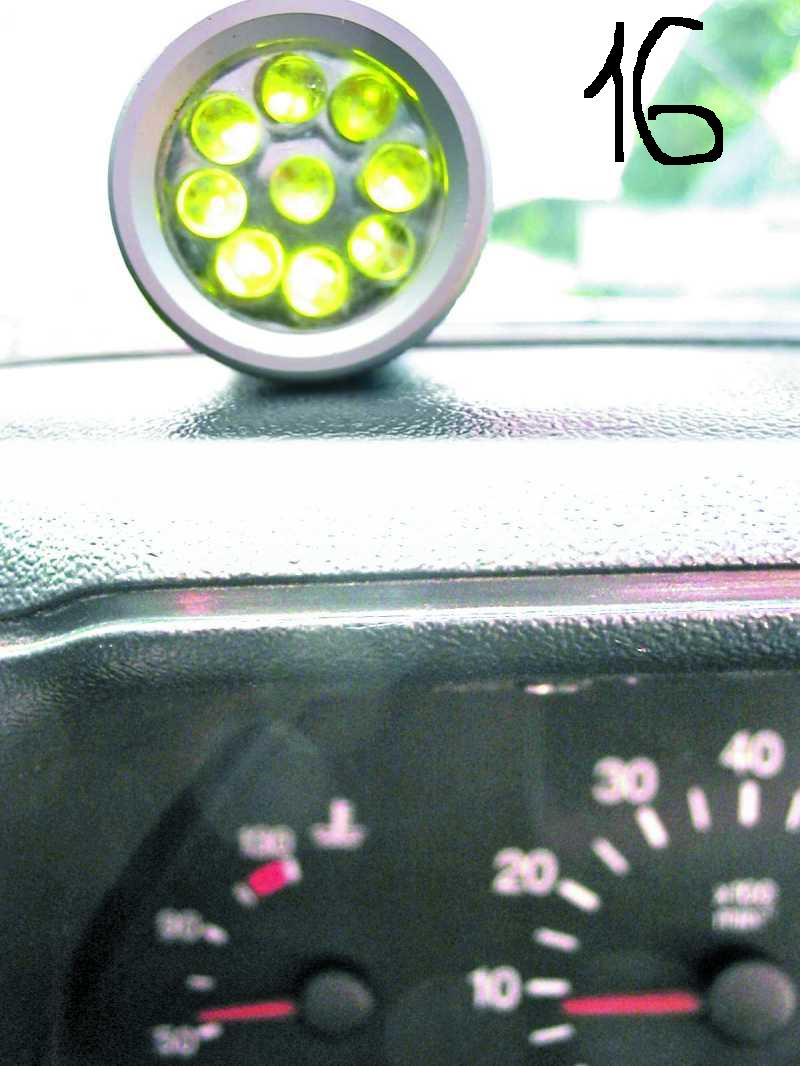

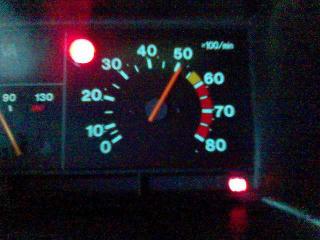

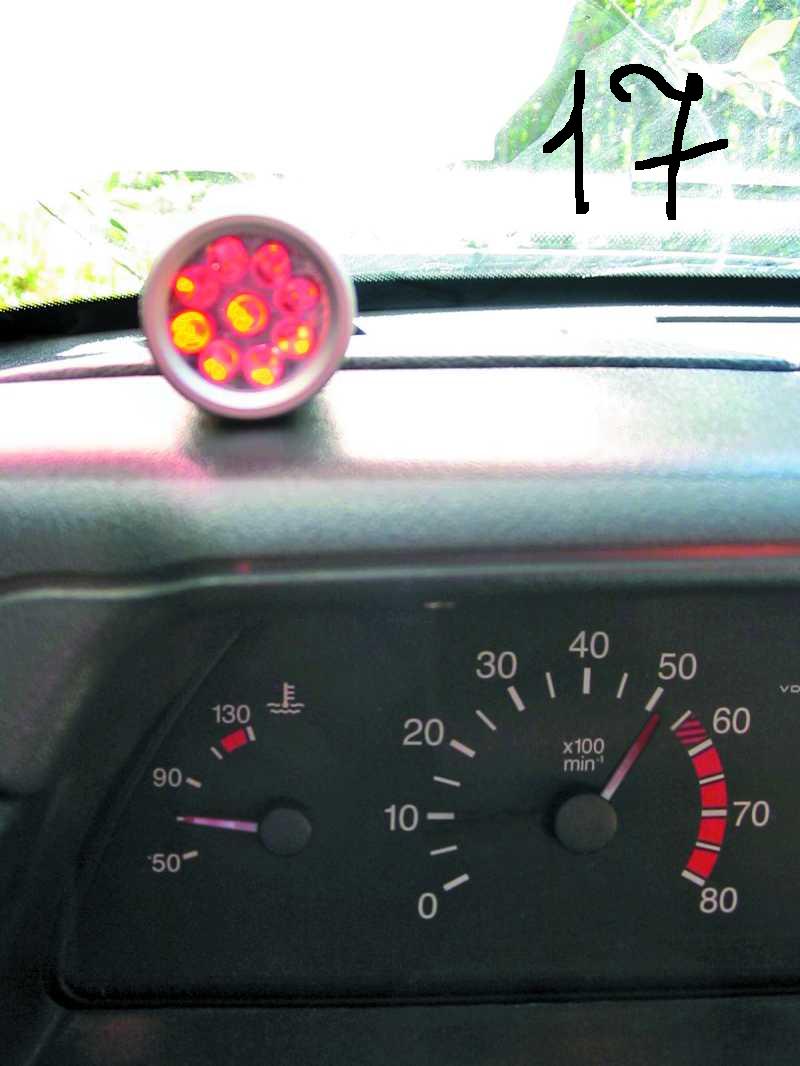

16)Проверяем наш шифт-лайт в деле.
