вот схема которая нужна при переходе с ВТ на евро, на карбюраторной машине!!! мне очень помогла.

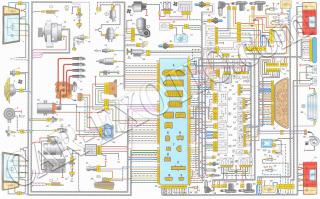

Электрическая схема автомобилей ВАЗ 21099 1998-2000 гг. выпуска с ?европанелью? приборов (с карбюратором, монтажным блоком 2114-3722010-10 или 2114-3722010-18):
1 - блок-фары; 2 - звуковой сигнал; 3 - выключатель подкапотной лампы; 4 - электродвигатель вентилятора системы охлаждения двигателя ваз 21099; 5 - датчик включения электродвигателя вентилятора; 6* - наконечники проводов, подключавшиеся к датчику 5 при установке монтажного блока типа 17.3722; 7 - разъемы для подключения к датчикам износа передних тормозов; 8 - датчик уровня омывающей жидкости; 9* - наконечники проводов для подключения к электромагнитному клапану омывателя заднего стекла; 10 - электромагнитный клапан омывателя ветрового стекла; 11 - электродвигатель омывателя ветрового стекла; 12 - датчик контрольной лампы давления масла ваз 21099; 13 - электромагнитный клапан карбюратора концевой выключатель карбюратора ваз 21099; 14 - концевой выключатель карбюратора; 15 - датчик уровня масла ваз 21099; 16 - генератор 9402.3701; 17 - свечи зажигания ваз 21099; 18 - подкапотная лампа; 19 - датчик-распределитель зажигания ваз 21099; 20 - блок управления электромагнитным клапаном карбюратора ваз 21099; 21 - моторедуктор очистителя ветрового стекла; 22 - катушка зажигания ваз 21099; 23 - стартер ваз 21099; 24 - коммутатор ваз 21099; 25 - реле включения стартера; 26 - датчик указателя температуры охлаждающей жидкости ваз 21099; 27 - датчик скорости автомобиля ваз 21099; 28 - выключатель света заднего хода; 29 - аккумуляторная батарея; 30 - датчик уровня тормозной жидкости; 31* - наконечник провода, присоединявшегося к датчику 30 на автомобилях ваз 21099 с панелью приборов типа 2108 или 21083; 32 - датчик уровня охлаждающей жидкости; 33 - монтажный блок ваз 21099; 34 - выключатель контрольной лампы стояночного тормоза; 35 - выключатель стоп-сигнала; 36* - предохранитель цепи обогрева передних сидений; 37 - предохранитель цепи блокировки замков дверей; 38 - переключатель электростеклоподъемника правой передней двери (расположен в правой двери); 39 - прикуриватель; 40 - лампа подсветки передней пепельницы; 41 - лампа освещения вещевого ящика; 42 - выключатель лампы освещения вещевого ящика; 43 - электродвигатель вентилятора отопителя ваз 21099; 44 - дополнительный резистор электродвигателя отопителя ваз 21099; 45 - переключатель вентилятора отопителя; 46 - лампа подсветки переключателя отопителя; 47 - лампа подсветки рычагов отопителя; 48 - моторедукторы электростеклоподъемников передних дверей; 49 - моторедукторы блокировки замков передних дверей; 50 - моторедукторы блокировки замков задних дверей; 51 - блок управления блокировкой замков дверей; 52* - колодка для подключения к жгуту проводов обогрева передних сидений; 53* - колодка для подключения к выключателю очистителей фар; 54 - колодка для подключения к реле обогрева передних сидений; 55 - реле зажигания ваз 21099; 56 - выключатель зажигания ваз 21099; 57* - колодка для подключения к выключателю противотуманных фар; 58 - выключатель обогрева заднего стекла; 59 - выключатель аварийной сигнализации; 60 - подрулевой переключатель; 61 - выключатель заднего противотуманного света; 62 - выключатель наружного освещения; 63 - выключатель освещения приборов; 64 - переключатель электростеклоподъемника правой передней двери (расположен в левой двери); 65 - переключатель электростеклоподъемника левой передней двери (расположен в левой двери); 66* - колодка для подключения лампы подсветки; 67 - лампа подсветки шкалы гидрокорректора фар; 68 - штепсельная розетка для переносной лампы; 69 - боковые указатели поворота ваз 21099; 70 - выключатели плафона на стойках передних дверей; 71 - плафон индивидуального освещения салона; 72 - выключатели плафона на стойках задних дверей; 73 - плафон; 74 - комбинация приборов ваз 21099; 75 - блок индикации болтовой системы контроля; 76* - колодка для подключения к часам; 77* - колодка для подключения жгута проводов системы впрыска топлива; 78* - колодка для подключения к маршрутному компьютеру; 79 - задние фонари ваз 21099; 80 - колодки для подключения к элементу обогрева заднего стекла; 81 - фонари освещения номерного знака; 82 - датчик указателя уровня и резерва топлива
Порядок условной нумерации штекеров в колодках:
А - монтажного блока, комбинации приборов, выключателя зажигания, очистителя ветрового стекла и блока управления блокировкой замков дверей (у колодок с другим числом штекеров - порядок нумерации аналогичный); Б - блок-фар; В - датчика-распределителя зажигания и датчика скорости ваз 21099; Г - моторедукторов электростеклоподъемников и моторедукторов блокировки замков дверей; Д - прикуривателя; Е - коммутатора и блока управления электромагнитным клапаном карбюратора ваз 21099; Ж - плафона освещения салона; З - датчика уровня топлива.
В жгуте проводов панели приборов вторые концы белых проводов сведены в одну точку, которая соединена с выключателем освещения приборов. Вторые концы черных проводов также сведены в точки, соединенные с массой. Вторые концы желтых проводов с голубой полоской сведены в точку, соединенную со штекером ?4? колодки ?Ш1? монтажного блока. Вторые концы белых проводов с красной полоской сведены в точку, подключенную к штекеру ?10? колодки ?Ш4? монтажного блока. И вторые концы оранжевых проводов тоже сведены в точку, соединенную со штекером ?3? колодки ?Ш4? монтажного блока.
* Не используется в данной конструкции автомобиля ВАЗ 21099
Прикрепленные изображения
Сообщение отредактировал nester00: 28 October 2009 - 12:56
, у меня его нет с завода, электрик сказал, что такие машины тоже выпускались. Проблема появилась, что-то не контачит между замком и стартером, когда замыкаешь от батареи на стартер - заводится. Скиньте схемку, плиз, если есть.
