Сообщений в теме: 33

[serrodjja]

сигналка такая: tomahawk tw-7010,интересует как поключить к ней электрозамок багажника,так чтоб моджео было его открыть с брелка,от кнопки в салоне открытие сделано уже.

[Lex99]

какую цепь кнопка замыкает ?

[serrodjja]

схема сигналки:
http://www.2car.ru/w...34/img_2261.jpg
поключено сейчас так:
от + аккума провод идет через предохранитель на контакт 1 кнопки а от контакта 2 кнопки провод идет на активатор,минус активатора ена багажнике,подкажите что купить куда внедрить и как к сигналке подключить

Сообщение отредактировал serrodjja: 06 January 2009 - 16:51

[Дюха]

У тебя на сигналке есть слабомощный сервопровод отрицательной полярности, цепляешь его на "85" контакт простого фарного реле, к "86" выводу цепляешь постоянный "+", контакт "87" реле цепляешь к одному выводу кнопки, управляющей замком багажника, контакт "30" реле цепляешь ко второму выводу кнопки багажника. Всё.

[serrodjja]

вот найти бы ещзе этот привод....т.е смотри- значит от аккума + на 86,на 85 от сигналки загодычный провод)),87 - к клемме кнопки,30 к другой,правильно???вот самое главное не могу понять где на сигналке этот выход...

[Lex99]

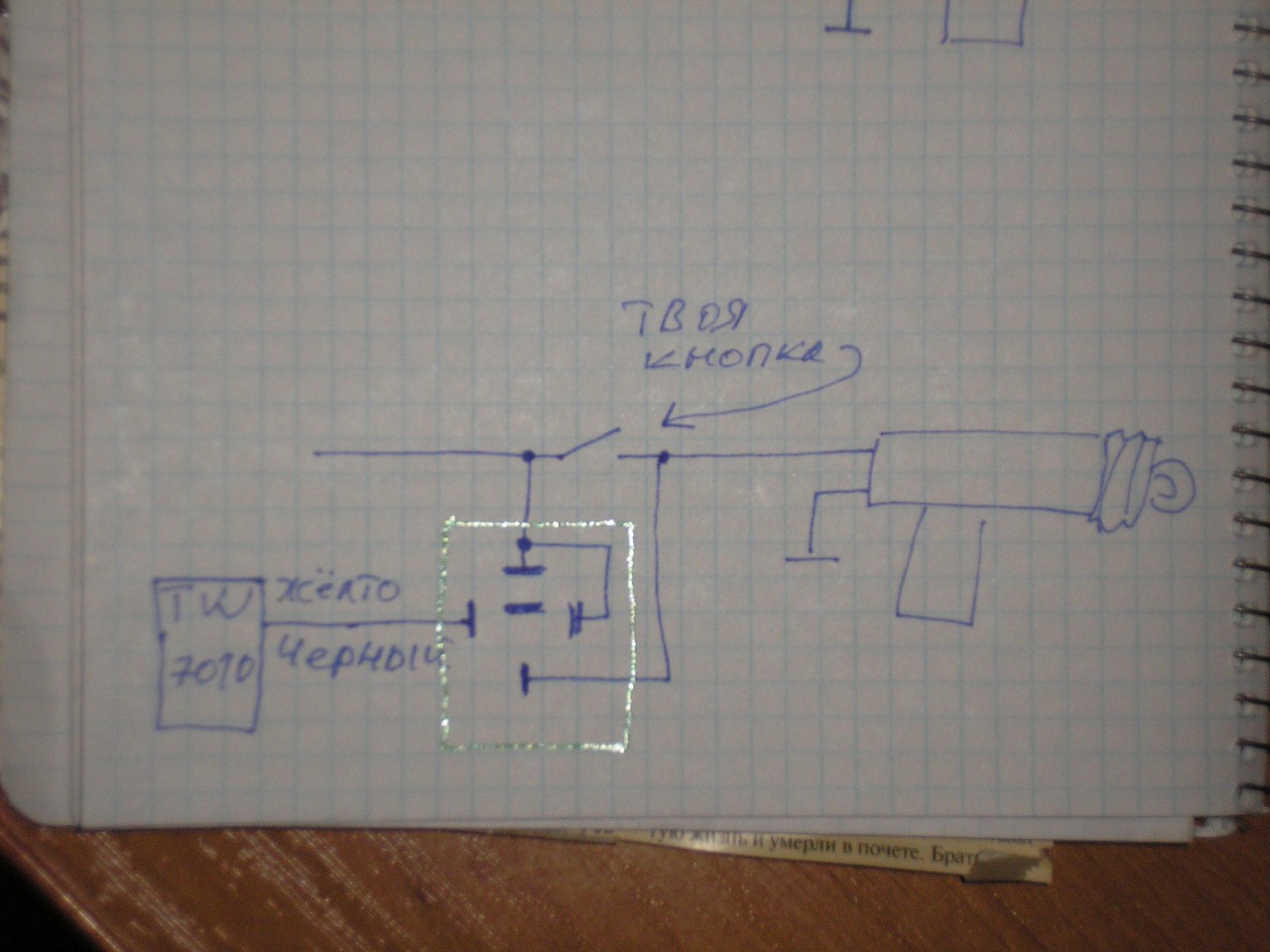

Желто/черный (а не черно/желтый) провод с сигналки управляет открытием багажника.

вот схема: понадобится реле с колодкой.

Прикрепленные изображения

•

[Дюха]

вот найти бы ещзе этот привод....т.е смотри- значит от аккума + на 86,на 85 от сигналки загодычный провод)),87 - к клемме кнопки,30 к другой,правильно???вот самое главное не могу понять где на сигналке этот выход...

Да, всё верно, у меня по твоей ссылке не открывается схема.

[serrodjja]

Желто/черный (а не черно/желтый) провод с сигналки управляет открытием багажника.

вот схема: понадобится реле с колодкой.

я в схесмах не понимаю,мне в словах лучше,выше изложенная соответствует??))спасибо за советы!!!

Да, всё верно, у меня по твоей ссылке не открывается схема.

все переделал теперь должна октрыться!!

Да, всё верно, у меня по твоей ссылке не открывается схема.

а провод то плюсовой от соленоида то куда???

обьясните схему словами плиззз!!!значит уже хорошо что выяснил из сиги-желто черный,а дальше то как??

[Lex99]

картинку смотри

[serrodjja]

картинку смотри

не понимаю я картинку,обьясни словами то

[Lex99]

тебе ж Дюха уже написал

[serrodjja]

так я не понял к соленоиду то провод откуда пойдет??

значит от аккума + на 86,на 85 от сигналки желто-черный,87 - к клемме кнопки,30 к другой клемме,а вот провод к соленоиду куда???

[Дюха]

я в схесмах не понимаю,мне в словах лучше,выше изложенная соответствует??))спасибо за советы!!!
все переделал теперь должна октрыться!!
а провод то плюсовой от соленоида то куда???

обьясните схему словами плиззз!!!значит уже хорошо что выяснил из сиги-желто черный,а дальше то как??

Делай как я тебе написал и не парься, провод верно, жёлто чёрный. Затем, когда подключишь, нужно: нажать и удерживать кнопку с нарисованным открытым багажником на брелке от сиги до подачи звукового сигнала (на пейджере) или до смены цвета свечения светодиода на простом брелке, затем отпустить, ещё раз нажать её же, должны моргнуть вроде пару раз поворотники, ну или габариты, не знаю, к чему у тебя заведено, и багажник должен открыться. Длительность импульса нужно выставить в районе 1 сек, на Томагавке вроде 0,8 устанавливается.

[Lex99]

желто/черный от сигналки присоединяешь к 86.
87 и 85 вместе подсоединяешь к контакту кнопки, на котором + всегда.
30 подсоединяешь к контакту кнопки, на котором + только при нажатии на кнопку.

для открытия багажника кнопку на брелке удерживать .

[Дюха]

так я не понял к соленоиду то провод откуда пойдет??

значит от аккума + на 86,на 85 от сигналки желто-черный,87 - к клемме кнопки,30 к другой клемме,а вот провод к соленоиду куда???

Никуда, просто релюха будет при срабатывании коротить кнопку открывания, что равнозначно тому, что просто нажать на кнопку.

[serrodjja]

ааа не пойму как в итоге.....вот смотрите,идет у меня провод от + аккумулятора,с предохранителем,он поключен к клемме кнопки его куда?
и второй провод,вставлен в др.клемму кнопки и идет к соленоиду,минус соленоида подсоединен в багажнике к массе

Никуда, просто релюха будет при срабатывании коротить кнопку открывания, что равнозначно тому, что просто нажать на кнопку.

как никуда то,как тогда будет соленоид срабатывать если его плюсовй провод в никуда???чет не пойму

[Lex99]

от кнопки не отсоединяешь ничего.

[serrodjja]

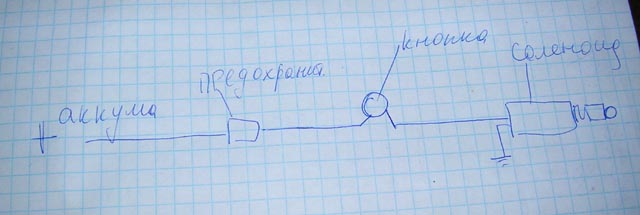

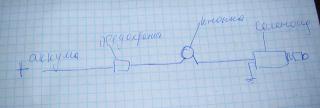

вот так у меня сейчас сделано,что куда переделать???

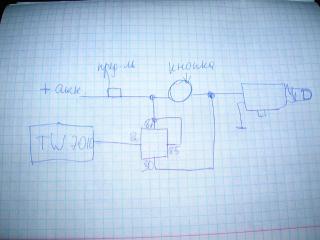

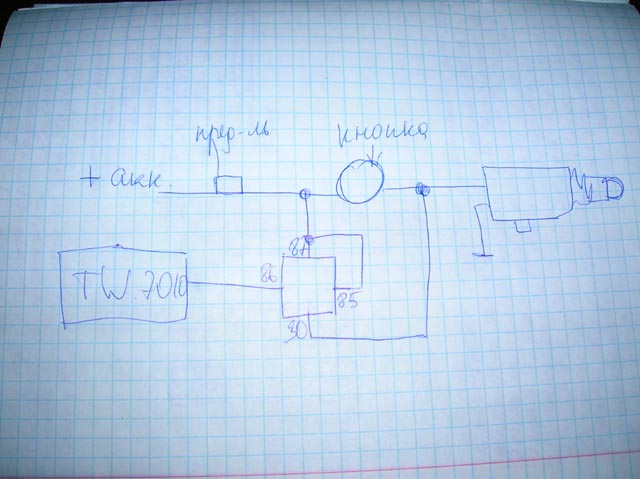

вот так должно быть,правильно?

Прикрепленные изображения

•
•

[Дюха]

вот так у меня сейчас сделано,что куда переделать???
вот так должно быть,правильно?

Да, вот так должно быть.

[serrodjja]

спасибо!!!завтра буду пробовать делать))как сделаю отпишусь.теперь вот разббираюсь как сделать програмирование на эту кнопку и что как...

Сообщение отредактировал serrodjja: 06 January 2009 - 17:41
